供测试燃气轮机使用的液力测功机

前言

ABB阿尔斯通( ABB Alstom),通用电气( General Electric),罗尔斯・罗伊斯阿里申(Rolls-Royce Allison)，加拿大普拉特惠特尼公司(Pratt&Whitney)三星(Samsung），法国斯奈克玛公司(SNECMA)，适博梅卡公司Turbomeca等公司及美国陆军和海军的发动机测试部门有什么共通点？他们都是采用康氏公司(Kahn)的400型系列液力功机为他们的高速燃气轮机的开发和生产测试用。

康氏公司(Kahn Industries)在20世纪70年代推出的400型系列平稳圆盒式测功机将测功机技术推进了一大步时很明显地需要高速功率吸收器使之能够在严的工作条件下提供长的服务寿命。

400型系列液力测功机

简介

400型系列液力测功机用于北美洲，欧洲，亚洲和南美洲的燃气轮机制造工厂，研究机构和发动机修理厂中，也用于测试工业和船用燃气轮机，高速直升飞机涡轮轴发动机和高速实验室透平机械上。

与叶轮式和空心圆盘式测功机相比，400型系列圆盘式液力测功机是通过转子和定子表面的粘滞液来吸收功率的·据该公司说，这种功率吸收过成能固有地防止汽蚀的产生·和帮助消除需经常更换其功率吸收元件。为此，这种400型系列高速液力测功机实施一种专门的2000小时/24个月的寿命担保，保证在此期间不致因汽蚀而危及功率吸收元件。

运行

基于我们在航空航天应用中的便携式法兰安装测功机的成功，我们开发了用于汽车柴油机和汽油机负载测试的Kahn系列301液压测功机。其重量轻，法兰安装配置允许快速无需对准安装到发动机飞轮壳上。坚固、高度耐汽蚀和耐腐蚀的镍铝青铜功率元件确保了较长的使用寿命。301系列的模块化结构允许在一个小时内更换碳面密封。还提供流行发动机的安装适配器套件、固定和移动发动机测试台、发动机冷却柱和其他发动机测试附件。

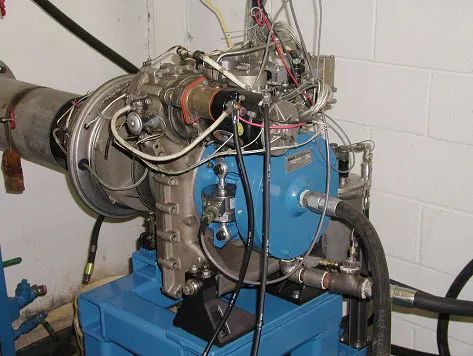

400型系列法兰测功机

康氏公司基于其用于工业和船用燃气轮机测试的底座安装的平稳圆盘式测功机取得成功的经验，该公司又开发了400型系列法兰安装的测功机，用于较小功率和更高转速的发动机试验上。系列400测功机可用于功率范围达2800KM和转速达30000r/min的发动机上,可用于所有现在的直升飞机涡轮轴发动机的性能测试:包括通用电气的T58型和T700型和Honewell/罗尔斯・罗伊斯阿里申的T800型·普拉特惠特尼的PT6C型、罗尔斯·罗伊斯的Gnome型、罗尔斯·罗伊斯/透博梅卡/MTU合作的RTM32型和透博梅卡 Makila型发动机的测试。因为·对直升飞机涡轮轴发动机的测试技术要求中需要在动态测试过程中模拟直升机转子的惯量，所以测功机须装备有一个飞轮·系列404型法兰安装的设计结构允许将测功机与飞轮外壳直接安装在一起这种设计也帮助其节省测试装置的空间:，该公司说使驱动轴的长度为最短，而且消除了驱动轴的调整手续。

综合

404型系列测功机也可方便地适应特种试验要求·例如轮轴发动机的姿态测试中和回转(陀螺的)测试。

在姿态测试中，发动机、测功机和飞轮安装在可变方位角的试验台上，在那里(试验台上)它们可运转在所有各种方位角位置上，从水平方位到垂直方位，以及在最大翻角度上。这种试验能力，可使发动机制造厂商在试验装置上去模拟实际飞行的状况。在回转试验中发动机、测功机和飞轮则安装在一个旋转平台上。当测试机组运行在全速和各种不同功率水平上时:可使安装平台旋转以产生高的回转负荷;这样的測试程序可以模拟实际飞行动作的回转负荷。
